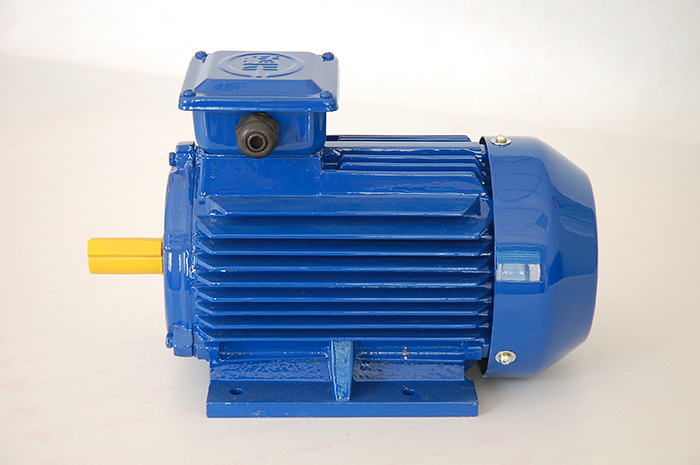

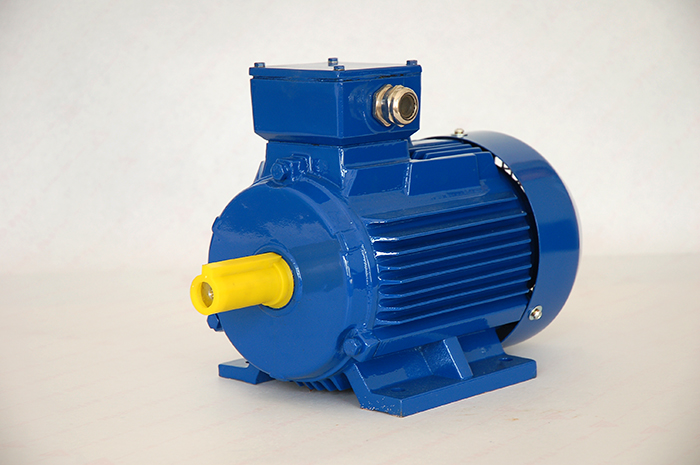

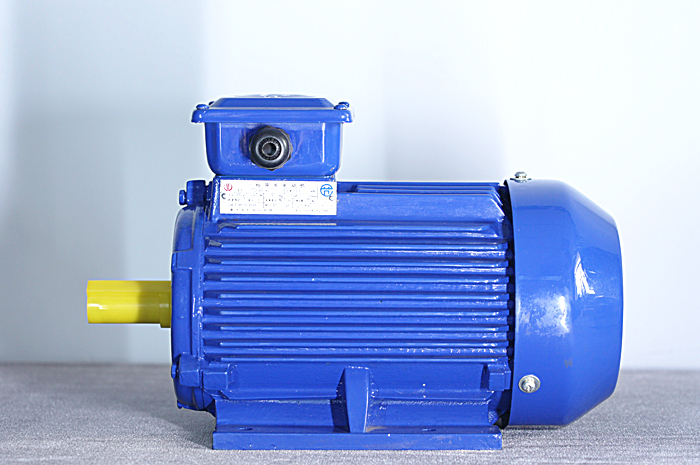

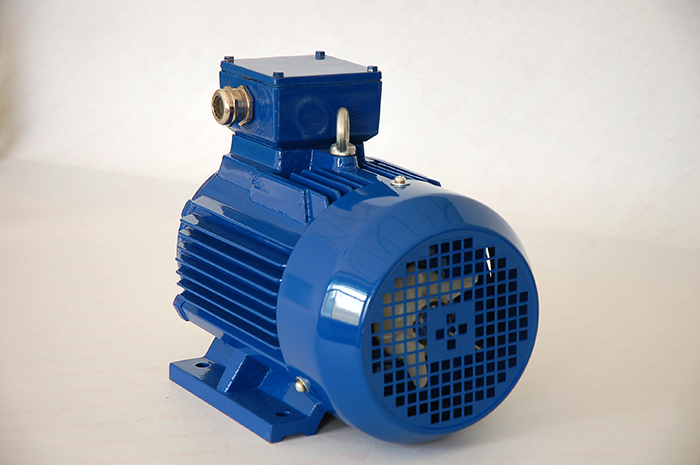

YE3系列超高效率三相异步电动机

详细信息

YE3系列超高效率三相异步电动机

我公司YE3系列超高效率三相异步电动机，执行GB/T28575《YE3系列（IP55)三相异步电动机技术条件（机座号80~355)》标准，效率指标符合GB18613《中小型三相异步电动机能效限定值及能效等级》标准的2级能效（节能评价值）。该系列电动机是高效节能，环保型电动机，具有运行成本低，振动小，噪音低，可靠性高等特点，适用于驱动各种无特殊要求的机械设备。

该系列电动机额定电压380V,额定频率50Hz,防护等级IP55,冷却方式IC411,风扇自冷采用F级绝缘，满载温升按B级考核，可以在海拔不超过1000米，温度-15℃~40℃的环境下连续运行。我公司还可以按用户要求设计、制造各种电压、各种频率、各种安装方式的电动机；如220V、400V、415V、440V、660V电压，60Hz频率，海拔高于1000米等特殊要求超高效率电动机。

我公司愿和广大用户携手，积极实现节能减排，共同创建绿色社会。

YE3系列超高效率电动机安装及外形尺寸
THE DIMENSIONS OF MOUNTING AND CONTOUR FOR YE3 SERIES PREMIUM EFFICIENCY MOTORS

机座号Frame size	极数Poles	安装尺寸(毫米)Mounting dimension(mm)																外形尺寸(毫米)Contour dimension(mm)
机座号Frame size	极数Poles	H	A	B	C	D	E	F	G	GD	K	M	N	P	R	S	T	AB	AC	AD	AA	BB	B1	HA	HD	LA	L
80M	2、4	80	125	100	50	19	40	6	15.5	6	10	165	130	200	0	12	3.5	165	175	145	34	150	15	10	220	12	325
90S	2、4、6、8	90	140	100	56	24	50	8	20	7	10	165	130	200	0	12	3.5	180	195	170	36	165	20	12	265	12	355
90L		90	140	125	56	24	50	8	20	7	10	165	130	200	0	12	3.5	180	195	170	36	195	20	12	265	12	385
100L		100	160	140	63	28	60	8	24	7	12	215	180	250	0	14.5	4	205	215	180	40	235	20	14	275	14	445
112M		112	190	140	70	28	60	8	24	7	12	215	180	250	0	14.5	4	230	240	200	45	250	20	15	310	14	480
132S		132	216	140	89	38	80	10	33	8	12	265	230	300	0	14.5	4	270	285	220	55	190	25	18	350	14	485
132M		132	216	178	89	38	80	10	33	8	12	265	230	300	0	14.5	4	270	285	220	55	230	25	18	350	14	520
160M		160	254	210	108	42	110	12	37	8	14.5	300	250	350	0	18.5	5	320	330	270	65	260	25	20	425	15	630
160L		160	254	254	108	42	110	12	37	8	14.5	300	250	350	0	18.5	5	320	330	270	65	305	25	20	425	15	670
180M		180	279	241	121	48	110	14	42.5	9	14.5	300	250	350	0	18.5	5	355	390	285	70	315	40	22	460	17	710
180L		180	279	279	121	48	110	14	42.5	9	14.5	300	250	350	0	18.5	5	355	390	285	70	355	40	22	460	17	750
200L		200	318	305	133	55	110	16	49	10	18.5	350	300	400	0	18.5	5	395	420	320	70	365	35	25	520	20	780
225S	4、8	225	356	286	149	60	140	18	53	11	18.5	400	350	450	0	18.5	5	435	470	350	75	375	45	28	570	20	830
225M	2	225	356	311	149	55	110	16	49	10	18.5	400	350	450	0	18.5	5	435	470	350	75	400	45	28	570	20	825
225M	4、6、8	225	356	311	149	60	140	18	53	11	18.5	400	350	450	0	18.5	5	435	470	350	75	400	45	28	570	20	855
250M	2	250	406	349	168	60	140	18	53	11	24	500	450	550	0	18.5	5	490	510	390	80	445	55	30	640	22	930
250M	4、6、8	250	406	349	168	65	140	18	58	11	24	500	450	550	0	18.5	5	490	510	390	80	445	55	30	640	22	930
280S	2	280	457	368	190	65	140	18	58	11	24	500	450	550	0	18.5	5	550	580	420	85	490	70	35	700	22	970
280S	4、6、8	280	457	368	190	75	140	20	67.5	12	24	500	450	550	0	18.5	5	550	580	420	85	490	70	35	700	22	990
280M	2	280	457	419	190	65	140	18	58	11	24	500	450	550	0	18.5	5	550	580	420	85	540	70	35	700	22	1020
280M	4、6、8	280	457	419	190	75	140	20	67.5	12	24	500	450	550	0	18.5	5	550	580	420	85	540	70	35	700	22	1040
315S	2	315	508	406	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	550	120	570	85	45	860	22	1200
315S	4、6、8	315	508	406	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	550	120	570	85	45	860	22	1230
315M	2	315	508	457	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	550	120	680	85	45	860	22	1310
315M	4、6、8	315	508	457	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	550	120	680	85	45	860	22	1340
315L	2	315	508	508	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	550	120	680	85	45	860	22	1310
315L	4、6、8	315	508	508	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	550	120	680	85	45	860	22	1340
355M	2	355	610	560	254	75	140	20	67.5	12	28	740	680	800	0	24	6	730	710	655	116	755	70	52	1010	25	1510
355M	4、6、8	355	610	560	254	95	170	25	86	14	28	740	680	800	0	24	6	730	710	655	116	755	70	52	1010	25	1540
355L	2	355	610	630	254	75	140	20	67.5	12	28	740	680	800	0	24	6	730	710	655	116	755	70	52	1010	25	1510
355L	4、6、8	355	610	630	254	95	170	25	86	14	28	740	680	800	0	24	6	730	710	655	116	755	70	52	1010	25	1540

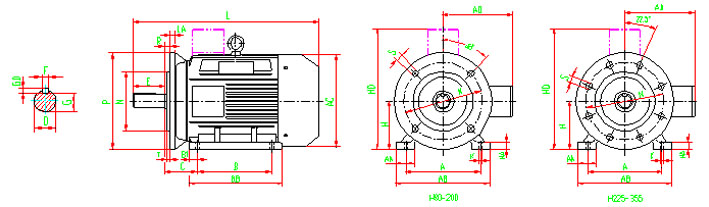

注：1.图为B35型图样，机座带底脚，端盖上有凸缘。
2.B3型电机机座带底脚，端盖上无凸缘，无尺寸M、N、P、S、T、LA。
3.B5型电机机座无底脚，端盖有凸缘，无尺寸A、B、C、AB、AA、BB、HA、K、H。
4.H80-90无吊环。
Note：1.The drawing is B35 type with feet and flange.
2.B3 type motors have feet but no flange,the dimensions have no M、N、P、S、T and LA.
3.B5 type motors have flange but no feet,the dimensions have no A、B、C、AB、AA、BB、HA、K and H.
4.H80-90 have no lifting bolts.

YE3系列超高效率电动机技术数据
YE3 SERIES PREMIUM EFFICIENCY MOTORS TECHNICAL SPECIFICATIONS
型号	额定功率		电流（安培）	转速（转/分）	效率（%）	功率因数（Cosφ）	最大转矩	堵转电矩	堵转电流	噪音限值	振动限值（毫米/秒）	重量（千克）
型号	千瓦	马力	电流（安培）	转速（转/分）	效率（%）	功率因数（Cosφ）	额定转矩	额定转矩	额定转流	噪音限值	振动限值（毫米/秒）	重量（千克）
Type	Rated Output		Curren t（A）	Speed （r/min）	Eff. （%）	Power Factor （Cosφ）	Max Torque	Locked Torque	Locked Current	Noise Limit dB(A)	Vibration Limit (mm/s)	Weight （Kg）
Type	kW	HP	Curren t（A）	Speed （r/min）	Eff. （%）	Power Factor （Cosφ）	Rated Torque	Rate dTorque	Rated Current	Noise Limit dB(A)	Vibration Limit (mm/s)	Weight （Kg）
YE3-80M1-2	0.75	1	1.72	2840	80.7	0.82	2.3	2.3	7.0	62	1.6	14
YE3-80M2-2	1.1	1.5	2.43	2840	82.7	0.83	2.3	2.2	7.6	62	1.6	16
YE3-90S-2	1.5	2	3.22	2840	84.2	0.84	2.3	2.2	7.9	67	1.6	19
YE3-90L-2	2.2	3	4.58	2840	85.9	0.85	2.3	2.2	7.9	67	1.6	22
YE3-100L-2	3	4	6.02	2860	87.1	0.87	2.3	2.2	8.5	74	1.6	30
YE3-112M-2	4	5.5	7.84	2880	88.1	0.88	2.3	2.2	8.5	77	1.6	36
YE3-132S1-2	5.5	7.5	10.6	2900	89.2	0.88	2.3	2.0	8.5	79	1.6	58
YE3-132S2-2	7.5	10	14.4	2900	90.1	0.88	2.3	2.0	8.5	79	1.6	62
YE3-160M1-2	11	15	20.6	2930	91.2	0.89	2.3	2.0	8.5	81	2.2	96
YE3-160M2-2	15	20	27.9	2930	91.9	0.89	2.3	2.0	8.5	81	2.2	110
YE3-160L-2	18.5	25	34.2	2930	92.4	0.89	2.3	2.0	8.5	81	2.2	134
YE3-180M-2	22	30	40.5	2940	92.7	0.89	2.3	2.0	8.5	83	2.2	160
YE3-200L1-2	30	40	54.9	2950	93.3	0.89	2.3	2.0	8.5	84	2.2	216
YE3-200L2-2	37	50	67.4	2950	93.7	0.89	2.3	2.0	8.5	84	2.2	235
YE3-225M-2	45	60	80.8	2960	94.0	0.90	2.3	2.0	8.0	86	2.2	270
YE3-250M-2	55	75	98.5	2965	94.3	0.90	2.3	2.0	8.0	89	2.2	372
YE3-280S-2	75	100	134	2970	94.7	0.90	2.3	1.8	7.5	91	2.2	500
YE3-280M-2	90	125	160	2970	95.0	0.90	2.3	1.8	7.5	91	2.2	544
YE3-315S-2	110	150	195	2975	95.2	0.90	2.3	1.8	7.5	92	2.8	788
YE3-315M-2	132	175	234	2975	95.4	0.90	2.3	1.8	7.5	92	2.8	902
YE3-315L1-2	160	220	279	2975	95.6	0.91	2.3	1.8	7.5	92	2.8	988
YE3-315L-2	185	250	323	2975	95.6	0.91	2.3	1.8	7.5	92	2.8	1055
YE3-315L2-2	200	270	349	2975	95.8	0.91	2.2	1.8	7.5	92	2.8	1120
YE3-355M1-2	220	300	383	2980	95.8	0.91	2.2	1.6	7.5	100	2.8	1380
YE3-355M-2	250	350	436	2980	95.8	0.91	2.2	1.6	7.5	100	2.8	1536
YE3-355L1-2	280	380	488	2980	95.8	0.91	2.2	1.6	7.5	100	2.8	1644
YE3-355L-2	315	425	549	2980	95.8	0.91	2.2	1.6	7.5	100	2.8	1702
YE3-80M1-4	0.55	0.75	1.38	1390	81.0	0.75	2.3	2.4	6.6	56	1.6	14
YE3-80M2-4	0.75	1	1.84	1390	82.5	0.75	2.3	2.3	6.6	56	1.6	14
YE3-90S-4	1.1	1.5	2.61	1390	84.1	0.76	2.3	2.3	6.8	59	1.6	18
YE3-90L-4	1.5	2	3.47	1390	85.3	0.77	2.3	2.3	7.0	59	1.6	22
YE3-100L1-4	2.2	3	4.76	1410	86.7	0.81	2.3	2.3	7.6	64	1.6	30
YE3-100L2-4	3	4	6.34	1410	87.7	0.82	2.3	2.3	7.6	64	1.6	32
YE3-112M-4	4	5.5	8.37	1435	88.6	0.82	2.3	2.2	7.8	65	1.6	40
YE3-132S-4	5.5	7.5	11.2	1440	89.6	0.83	2.3	2.0	7.9	71	1.6	57
YE3-132M-4	7.5	10	15	1440	90.4	0.84	2.3	2.0	7.5	71	1.6	69
YE3-160M-4	11	15	21.5	1460	91.4	0.85	2.3	2.2	7.7	73	2.2	104
YE3-160L-4	15	20	28.8	1460	92.1	0.86	2.3	2.2	7.8	73	2.2	120
YE3-180M-4	18.5	25	35.3	1470	92.6	0.86	2.3	2.0	7.8	76	2.2	154
YE3-180L-4	22	30	41.8	1470	93.0	0.86	2.3	2.0	7.8	76	2.2	176
YE3-200L-4	30	40	56.6	1470	93.6	0.86	2.3	2.0	7.3	76	2.2	228
YE3-225S-4	37	50	69.6	1475	93.9	0.86	2.3	2.0	7.4	78	2.2	272
YE3-225M-4	45	60	84.4	1475	94.2	0.86	2.3	2.0	7.4	78	2.2	306
YE3-250M-4	55	75	103	1480	94.6	0.86	2.3	2.2	7.4	79	2.2	388
YE3-280S-4	75	100	136	1480	95.0	0.88	2.3	2.0	6.9	80	2.2	510
YE3-280M-4	90	125	163	1480	95.2	0.88	2.3	2.0	6.9	80	2.2	564
YE3-315S-4	110	150	197	1480	95.4	0.89	2.2	2.0	7.0	88	2.8	802
YE3-315M-4	132	175	236	1480	95.6	0.89	2.2	2.0	7.0	88	2.8	920
YE3-315L1-4	160	220	285	1480	95.8	0.89	2.2	2.0	7.1	88	2.8	990
YE3-315L-4	185	250	330	1480	95.8	0.89	2.2	2.0	7.1	88	2.8	1112
YE3-315L2-4	200	270	352	1480	96.0	0.90	2.2	2.0	7.1	88	2.8	1136
YE3-355M1-4	220	300	387	1490	96.0	0.90	2.2	2.0	7.1	95	2.8	1462
YE3-355M-4	250	350	440	1490	96.0	0.90	2.2	2.0	7.1	95	2.8	1568
YE3-355L1-4	280	380	492	1490	96.0	0.90	2.2	2.0	7.1	95	2.8	1656
YE3-355L-4	315	425	554	1490	96.0	0.90	2.2	2.0	7.1	95	2.8	1686
YE3-90S-6	0.75	1	2.03	910	78.9	0.71	2.1	2.0	6.0	57	1.6	18
YE3-90L-6	1.1	1.5	2.83	910	81.0	0.73	2.1	2.0	6.0	57	1.6	22
YE3-100L-6	1.5	2	3.78	920	82.5	0.73	2.1	2.0	6.5	61	1.6	32
YE3-112M-6	2.2	3	5.36	935	84.3	0.74	2.1	2.0	6.6	65	1.6	36
YE3-132S-6	3	4	7.2	960	85.6	0.74	2.1	2.0	6.8	69	1.6	52
YE3-132M1-6	4	5.5	9.46	960	86.8	0.74	2.1	2.0	6.8	69	1.6	64
YE3-132M2-6	5.5	7.5	12.7	960	88.0	0.75	2.1	2.0	7.0	69	1.6	72
YE3-160M-6	7.5	10	16.2	970	89.1	0.79	2.1	2.0	7.0	73	2.2	96
YE3-160L-6	11	15	23.1	970	90.3	0.80	2.1	2.0	7.2	73	2.2	124
YE3-180L-6	15	20	30.9	970	91.2	0.81	2.1	2.0	7.3	73	2.2	168
YE3-200L1-6	18.5	25	37.8	980	91.7	0.81	2.1	2.0	7.3	73	2.2	205
YE3-200L2-6	22	30	44.8	980	92.2	0.81	2.1	2.0	7.4	73	2.2	214
YE3-225M-6	30	40	59.1	980	92.9	0.83	2.1	2.0	6.9	74	2.2	286
YE3-250M-6	37	50	71.7	980	93.3	0.84	2.1	2.0	7.1	76	2.2	364
YE3-280S-6	45	60	85.8	980	93.7	0.85	2.0	2.0	7.3	78	2.2	446
YE3-280M-6	55	75	103	980	94.1	0.86	2.0	2.0	7.3	78	2.2	504
YE3-315S-6	75	100	143	985	94.6	0.84	2.0	2.0	6.6	83	2.8	768
YE3-315M-6	90	125	170	985	94.9	0.85	2.0	2.0	6.7	83	2.8	852
YE3-315L1-6	110	150	207	985	95.1	0.85	2.0	2.0	6.7	83	2.8	908
YE3-315L2-6	132	175	244	985	95.4	0.86	2.0	2.0	6.8	83	2.8	985
YE3-355M1-6	160	220	296	990	95.6	0.86	2.0	1.8	6.8	85	2.8	1528
YE3-355M-6	185	250	342	990	95.6	0.86	2.0	1.8	6.8	85	2.8	1622
YE3-355M2-6	200	270	365	990	95.8	0.87	2.0	1.8	6.8	85	2.8	1696
YE3-355L1-6	220	300	401	990	95.8	0.87	2.0	1.8	6.8	85	2.8	1758
YE3-355L-6	250	350	456	990	95.8	0.87	2.0	1.8	6.8	85	2.8	1920
YE3-90S-8	0.37	0.5	1.33	670	69.3	0.61	1.9	1.8	6.2	56	1.6	21
YE3-90L-8	0.55	0.75	1.88	670	73.0	0.61	2.0	1.8	5.9	56	1.6	24
YE3-100L1-8	0.75	1	2.27	680	75.0	0.67	2.0	1.8	6.2	59	1.6	33
YE3-100L2-8	1.1	1.5	3.12	680	77.7	0.69	2.0	1.8	6.2	59	1.6	35
YE3-112M-8	1.5	2	4.09	690	79.7	0.70	2.0	1.8	6.7	61	1.6	43
YE3-132S-8	2.2	3	5.75	705	81.9	0.71	2.0	1.8	6.7	64	1.6	52
YE3-132M-8	3	4	7.48	705	83.5	0.73	2.0	1.8	6.9	64	1.6	64
YE3-160M1-8	4	5.5	9.82	720	84.8	0.73	2.0	1.9	6.9	68	2.2	88
YE3-160M2-8	5.5	7.5	13.1	720	86.2	0.74	2.0	1.9	6.9	68	2.2	102
YE3-160L-8	7.5	10	17.4	720	87.3	0.75	2.0	1.9	6.6	68	2.2	118
YE3-180L-8	11	15	25.2	730	88.6	0.75	2.0	2.0	6.6	70	2.2	167
YE3-200L-8	15	20	33.5	730	89.6	0.76	2.0	2.0	6.8	73	2.2	218
YE3-225S-8	18.5	25	41.0	730	90.1	0.76	2.0	1.9	6.8	73	2.2	237
YE3-225M-8	22	30	47.3	730	90.6	0.78	2.0	1.9	7.0	73	2.2	281
YE3-250M-8	30	40	63.2	735	91.3	0.79	2.0	1.9	6.7	75	2.2	363
YE3-280S-8	37	50	77.5	735	91.8	0.79	2.0	1.9	6.7	76	2.2	471
YE3-280M-8	45	60	93.9	735	92.2	0.79	2.0	1.9	6.7	76	2.2	533
YE3-315S-8	55	75	112	735	92.5	0.81	2.0	1.8	6.8	82	2.8	734
YE3-315M-8	75	100	151	735	93.1	0.81	2.0	1.8	6.3	82	2.8	954
YE3-315L1-8	90	125	179	735	93.4	0.82	2.0	1.8	6.4	82	2.8	966
YE3-315L2-8	110	150	218	735	93.7	0.82	2.0	1.8	6.4	82	2.8	1040
YE3-355M1-8	132	175	260	740	94.0	0.82	2.0	1.8	6.4	89	2.8	1462
YE3-355M2-8	160	220	314	740	94.3	0.82	2.0	1.8	6.4	89	2.8	1522
YE3-355L1-8	185	250	364	740	94.3	0.82	2.0	1.8	6.4	89	2.8	1685
YE3-355L-8	200	270	387	740	94.6	0.83	2.0	1.8	6.4	89	2.8	1784
YE3-355L3-8	220	300	426	740	94.6	0.83	2.0	1.8	6.4	89	2.8	1884
YE3-355L4-8	250	350	484	740	94.6	0.83	2.0	1.8	6.4	89	2.8	1895
注：重量为吊装时的参考重量，以实物为准。
