YBX3系列隔爆型三相异步电动机

详细信息

YBX3系列隔爆型(ExdIIBT4)三相异步电动机（机座号80～355）具有效率高，噪声低，振动小，堵转转矩高，运行可靠，外形美观等特点,是使用在石油、化工、煤炭工业中的重要电工产品之一。

该系列电机的隔爆性能符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d” 保护的设备》的规定。产品的机械电气性能符合JB/T 12628-2016《YBX3系列高效率隔爆型三相异步电动机技术条件（机座号63～355）》。

YBX3系列隔爆型三相异步电动机额定电压380V、660V、380/660V,额定频率50Hz，防护等级IP55，冷却方法IC411，采取F级绝缘，满载温升按B级考核，适用于煤矿井下（非采掘工作面）及工厂含有的符合上述标准中规定的爆炸性气体混合物的作业场所电力拖动。

我公司可以在符合上述标准的条件下，按用户要求设计、制造各种电压、各种频率、各种安装方式的电动机产品，如220V、440V电压，60Hz频率。

YBX3系列ExdIIBT4高效率隔爆型三相异步电动机安装及外形尺寸
THE DIMENSIONS OF MOUNTING AND CONTOUR FOR YBX3 SERIES ExdIIBT4 FLAMPROOF MOTORS

机座号 Frame size	极数 Poles	安装尺寸(毫米)Mounting dimension(mm)									外形尺寸(毫米)Contour dimension(mm)
机座号 Frame size	极数 Poles	H	A	B	C	D	E	F	G	K	AB	AC	AD	HD	L
80M	2、4、6、8	80	125	100	50	19	40	6	15.5	10	165	165	180	320	340
90S		90	140	100	56	24	50	8	20	10	180	180	180	350	380
90L		90	140	125	56	24	50	8	20	10	180	180	180	350	410
100L		100	160	140	63	28	60	8	24	12	200	205	180	400	473
112M		112	190	140	70	28	60	8	24	12	245	230	200	420	520
132S		132	216	140	89	38	80	10	33	12	280	270	200	450	570
132M		132	216	178	89	38	80	10	33	12	280	270	200	450	615
160M		160	254	210	108	42	110	12	37	14.5	330	325	220	520	755
160L		160	254	254	108	42	110	12	37	14.5	330	325	220	520	795
180M		180	279	241	121	48	110	14	42.5	14.5	355	360	220	550	806
180L		180	279	279	121	48	110	14	42.5	14.5	355	360	220	550	806
200L		200	318	305	133	55	110	16	49	18.5	390	400	250	645	865
225S	4、8	225	356	286	149	60	140	18	53	18.5	435	450	250	690	913
225M	2	225	356	311	149	55	110	16	49	18.5	435	450	250	690	923
225M	4、6、8	225	356	311	149	60	140	18	53	18.5	435	450	250	690	953
250M	2	250	406	349	168	60	140	18	53	24	490	500	300	730	995
250M	4、6、8	250	406	349	168	65	140	18	58	24	490	500	300	730	995
280S	2	280	457	368	190	65	140	18	58	24	545	560	300	810	1047
280S	4、6、8	280	457	368	190	75	140	20	67.5	24	545	560	300	810	1047
280M	2	280	457	419	190	65	140	18	58	24	545	560	300	810	1122
280M	4、6、8	280	457	419	190	75	140	20	67.5	24	545	560	300	810	1122
315S	2	315	508	406	216	65	140	18	58	28	640	630	400	1020	1320
315S	4、6、8、10	315	508	406	216	80	170	22	71	28	640	630	400	1020	1350
315M	2	315	508	457	216	65	140	18	58	28	640	630	400	1020	1350
315M	4、6、8、10	315	508	457	216	80	170	22	71	28	640	630	400	1020	1380
315L	2	315	508	508	216	65	140	18	58	28	640	630	400	1020	1490
315L	4、6、8、10	315	508	508	216	80	170	22	71	28	640	630	400	1020	1520
355S	2	355	610	500	254	75	140	20	67.5	28	740	750	500	1080	1570
355S	4、6、8、10	355	610	500	254	95	170	25	86	28	740	750	500	1080	1570
355M	2	355	610	560	254	75	140	20	67.5	28	740	750	500	1080	1650
355M	4、6、8、10	355	610	560	254	95	170	25	86	28	740	750	500	1080	1650
355L	2	355	610	630	254	75	140	20	67.5	28	740	750	500	1080	1750
355L	4、6、8、10	355	610	630	254	95	170	25	86	28	740	750	500	1080	1750

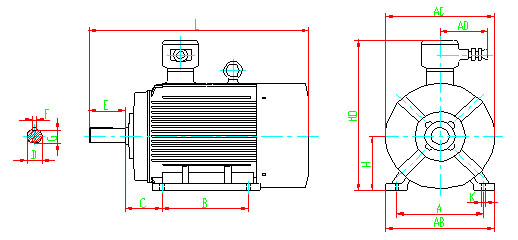

注：1.图为B3型图样，机座带底脚，端盖上无凸缘。 2.H80-90无吊环。
Note：1.The drawing is B3 type with frame but no flange. 2.H80-90 have no lifting bolts.

YBX3系列ExdIIBT4高效率隔爆型三相异步电动机技术数据
THE TECHNICAL SPECIFICATIONS OF YBX3 SERIES ExdIIBT4 FLAMEPROOF MOTORS
型号	额定功率		电流（安培）	转速（转/分）	效率（%）	功率因数（Cosφ）	最大转矩	堵转转矩	堵转电流	噪音限值	振动限值（毫米/秒）	重量（千克）
型号	千瓦	马力	电流（安培）	转速（转/分）	效率（%）	功率因数（Cosφ）	额定转矩	额定转矩	额定电流	噪音限值	振动限值（毫米/秒）	重量（千克）
Type	Rated Output		Curren （A）	Spee （r/min）	Eff. （%）	Power Facto r（Cosφ）	Max Torque	Locked Torque	Locked Current	Noise Limit dB(A)	Vibration Limit (mm/s)	Weight （Kg）
Type	KW	HP	Curren （A）	Spee （r/min）	Eff. （%）	Power Facto r（Cosφ）	Rated Torque	Rated Torque	Rated Current	Noise Limit dB(A)	Vibration Limit (mm/s)	Weight （Kg）
YBX3-80M1-2	0.75	1	1.70	2850	80.7	0.83	2.3	2.3	6.8	67	1.6	29
YBX3-80M2-2	1.1	1.5	2.43	2840	82.7	0.83	2.3	2.3	7.3	67	1.6	31
YBX3-90S-2	1.5	2	3.22	2850	84.2	0.84	2.3	2.3	7.6	72	1.6	36
YBX3-90L-2	2.2	3	4.58	2890	85.9	0.85	2.3	2.3	7.8	72	1.6	39
YBX3-100L-2	3	4	6.02	2870	87.1	0.87	2.3	2.3	8.1	76	1.6	47
YBX3-112M-2	4	5.5	7.84	2890	88.1	0.88	2.3	2.3	8.3	77	1.6	60
YBX3-132S1-2	5.5	7.5	10.6	2900	89.2	0.88	2.3	2.2	8.0	80	1.6	95
YBX3-132S2-2	7.5	10	14.2	2900	90.1	0.89	2.3	2.2	7.8	80	1.6	100
YBX3-160M1-2	11	15	20.6	2940	91.2	0.89	2.3	2.2	7.9	86	2.2	149
YBX3-160M2-2	15	20	27.9	2940	91.9	0.89	2.3	2.2	8.0	86	2.2	158
YBX3-160L-2	18.5	25	34.2	2940	92.4	0.89	2.3	2.2	8.1	86	2.2	180
YBX3-180M-2	22	30	40.5	2950	92.7	0.89	2.3	2.2	8.2	88	2.2	212
YBX3-200L1-2	30	40	54.9	2945	93.3	0.89	2.3	2.2	7.5	90	2.2	284
YBX3-200L2-2	37	50	67.4	2945	93.7	0.89	2.3	2.2	7.5	90	2.2	299
YBX3-225M-2	45	60	81.7	2960	94.0	0.89	2.3	2.2	7.6	92	2.2	367
YBX3-250M-2	55	75	99.6	2970	94.3	0.89	2.3	2.2	7.6	92	2.2	486
YBX3-280S-2	75	100	135	2970	94.7	0.89	2.3	2.0	6.9	94	2.2	645
YBX3-280M-2	90	125	162	2970	95.0	0.89	2.3	2.0	7.0	94	2.2	725
YBX3-315S-2	110	150	197	2975	95.2	0.89	2.2	1.9	7.1	96	2.8	1024
YBX3-315M-2	132	175	236	2975	95.4	0.89	2.2	1.9	7.1	96	2.8	1145
YBX3-315L1-2	160	220	286	2975	95.6	0.89	2.2	1.9	7.1	98	2.8	1239
YBX3-315L2-2	200	270	356	2975	95.8	0.89	2.2	1.9	7.1	98	2.8	1328
YBX3-355S1-2	185	250	330	2980	95.6	0.89	2.2	1.9	7.1	98	2.8	1712
YBX3-355S2-2	200	270	356	2980	95.8	0.89	2.2	1.9	7.1	98	2.8	1785
YBX3-355M1-2	220	300	392	2980	95.8	0.89	2.2	1.8	7.1	100	2.8	1995
YBX3-355M2-2	250	350	441	2980	95.8	0.90	2.2	1.8	7.1	100	2.8	2163
YBX3-355L1-2	280	380	493	2980	95.8	0.90	2.2	1.8	7.1	100	2.8	2626
YBX3-355L2-2	315	425	555	2980	95.8	0.90	2.2	1.8	7.1	100	2.8	2783
YBX3-80M1-4	0.55	0.75	1.43	1390	77.8	0.75	2.3	2.3	6.3	58	1.6	31
YBX3-80M2-4	0.75	1	1.84	1390	82.5	0.75	2.3	2.3	6.5	58	1.6	32
YBX3-90S-4	1.1	1.5	2.65	1390	84.1	0.75	2.3	2.3	6.6	61	1.6	36
YBX3-90L-4	1.5	2	3.56	1390	85.3	0.75	2.3	2.3	6.9	61	1.6	41
YBX3-100L1-4	2.2	3	4.76	1420	86.7	0.81	2.3	2.3	7.5	64	1.6	48
YBX3-100L2-4	3	4	6.34	1420	87.7	0.82	2.3	2.3	7.6	64	1.6	53
YBX3-112M-4	4	5.5	8.37	1430	88.6	0.82	2.3	2.3	7.7	65	1.6	59
YBX3-132S-4	5.5	7.5	11.4	1450	89.6	0.82	2.3	2.0	7.5	71	1.6	95
YBX3-132M-4	7.5	10	15.2	1450	90.4	0.83	2.3	2.0	7.4	71	1.6	111
YBX3-160M-4	11	15	21.5	1460	91.4	0.85	2.3	2.0	7.5	75	2.2	155
YBX3-160L-4	15	20	29.1	1460	92.1	0.85	2.3	2.0	7.5	75	2.2	178
YBX3-180M-4	18.5	25	35.3	1470	92.6	0.86	2.3	2.0	7.7	76	2.2	213
YBX3-180L-4	22	30	41.8	1470	93.0	0.86	2.3	2.0	7.8	76	2.2	236
YBX3-200L-4	30	40	56.0	1470	93.6	0.87	2.3	2.0	7.2	79	2.2	315
YBX3-225S-4	37	50	68.8	1480	93.9	0.87	2.3	2.0	7.3	81	2.2	340
YBX3-225M-4	45	60	83.4	1480	94.2	0.87	2.3	2.0	7.4	81	2.2	378
YBX3-250M-4	55	75	100	1480	94.6	0.88	2.3	2.0	7.4	83	2.2	511
YBX3-280S-4	75	100	136	1480	95.0	0.88	2.3	2.0	6.7	86	2.2	664
YBX3-280M-4	90	125	161	1480	95.2	0.89	2.3	2.0	7.0	86	2.2	774
YBX3-315S-4	110	150	197	1480	95.4	0.89	2.2	2.0	7.0	93	2.8	1034
YBX3-315M-4	132	175	236	1480	95.6	0.89	2.2	2.0	7.0	93	2.8	1218
YBX3-315L1-4	160	220	285	1480	95.8	0.89	2.2	2.0	7.0	94	2.8	1286
YBX3-315L2-4	200	270	356	1480	96.0	0.89	2.2	2.0	7.0	94	2.8	1386
YBX3-355S1-4	185	250	330	1488	95.8	0.89	2.2	2.0	7.0	94	2.8	1785
YBX3-355S2-4	200	270	356	1488	96.0	0.89	2.2	2.0	7.0	94	2.8	1890
YBX3-355M1-4	220	300	391	1488	96.0	0.89	2.2	2.0	7.0	95	2.8	2116
YBX3-355M2-4	250	350	445	1488	96.0	0.89	2.2	2.0	7.0	95	2.8	2150
YBX3-355L1-4	280	380	498	1488	96.0	0.89	2.2	2.0	7.0	95	2.8	2720
YBX3-355L2-4	315	425	560	1488	96.0	0.89	2.2	2.0	7.0	95	2.8	2909
YBX3-80M1-6	0.37	0.5	1.30	890	62.0	0.70	2.0	1.9	4.7	54	1.6	24
YBX3-80M2-6	0.55	0.75	1.58	890	73.6	0.72	2.1	1.9	4.7	54	1.6	25
YBX3-90S-6	0.75	1	2.01	910	78.9	0.72	2.1	2.1	5.8	57	1.6	37
YBX3-90L-6	1.1	1.5	2.83	910	81.0	0.73	2.1	2.1	5.9	57	1.6	39
YBX3-100L-6	1.5	2	3.73	930	82.5	0.74	2.1	2.1	6.0	61	1.6	47
YBX3-112M-6	2.2	3	5.36	940	84.3	0.74	2.1	2.1	6.0	65	1.6	60
YBX3-132S-6	3	4	7.20	970	85.6	0.74	2.1	2.0	6.2	69	1.6	92
YBX3-132M1-6	4	5.5	9.46	970	86.8	0.74	2.1	2.0	6.8	69	1.6	103
YBX3-132M2-6	5.5	7.5	12.7	970	88.0	0.75	2.1	2.0	7.1	69	1.6	115
YBX3-160M-6	7.5	10	16.4	970	89.1	0.78	2.1	2.1	6.7	73	2.2	151
YBX3-160L-6	11	15	23.7	970	90.3	0.78	2.1	2.1	6.9	73	2.2	181
YBX3-180L-6	15	20	30.9	980	91.2	0.81	2.1	2.0	7.2	73	2.2	225
YBX3-200L1-6	18.5	25	37.8	978	91.7	0.81	2.1	2.1	7.2	76	2.2	263
YBX3-200L2-6	22	30	44.2	978	92.2	0.82	2.1	2.1	7.3	76	2.2	294
YBX3-225M-6	30	40	60.6	980	92.9	0.81	2.1	2.0	7.1	76	2.2	349
YBX3-250M-6	37	50	71.7	980	93.3	0.84	2.1	2.1	7.1	78	2.2	491
YBX3-280S-6	45	60	84.8	990	93.7	0.86	2.0	2.1	7.2	80	2.2	636
YBX3-280M-6	55	75	103	990	94.1	0.86	2.0	2.1	7.2	80	2.2	698
YBX3-315S-6	75	100	142	985	94.6	0.85	2.0	2.0	7.0	85	2.8	977
YBX3-315M-6	90	125	172	985	94.9	0.84	2.0	2.0	7.0	85	2.8	1092
YBX3-315L1-6	110	150	207	985	95.1	0.85	2.0	2.0	7.0	85	2.8	1187
YBX3-315L2-6	132	175	244	985	95.4	0.86	2.0	2.0	7.0	85	2.8	1292
YBX3-355S-6	160	220	292	985	95.6	0.87	2.0	1.9	7.0	92	2.8	1991
YBX3-355M1-6	185	250	338	985	95.6	0.87	2.0	1.9	7.0	92	2.8	2048
YBX3-355M2-6	200	270	365	985	95.8	0.87	2.0	1.9	7.0	92	2.8	2090
YBX3-355L1-6	220	300	401	985	95.8	0.87	2.0	1.9	7.0	92	2.8	3024
YBX3-355L2-6	250	350	456	985	95.8	0.87	2.0	1.9	7.0	92	2.8	3056
YBX3-80M1-8	0.18	0.25	0.88	650	51.0	0.61	1.9	1.8	3.3	52	1.6	22
YBX3-80M2-8	0.25	0.33	1.15	650	54.0	0.61	1.9	1.8	3.3	52	1.6	23
YBX3-90S-8	0.37	0.5	1.49	670	62.0	0.61	1.9	1.8	4.0	56	1.6	37
YBX3-90L-8	0.55	0.75	2.17	670	63.0	0.61	2.0	1.8	4.0	56	1.6	39
YBX3-100L1-8	0.75	1	2.48	690	68.7	0.67	2.0	1.8	4.0	59	1.6	43
YBX3-100L2-8	1.1	1.5	3.53	690	70.7	0.67	2.0	1.8	5.0	59	1.6	45
YBX3-112M-8	1.5	2	4.41	690	72.8	0.71	2.0	1.8	5.0	61	1.6	55
YBX3-132S-8	2.2	3	6.04	710	77.9	0.71	2.0	1.8	6.0	64	1.6	92
YBX3-132M-8	3	4	7.91	710	78.9	0.73	2.0	1.8	6.0	64	1.6	109
YBX3-160M1-8	4	5.5	10.4	720	79.9	0.73	2.0	1.9	6.0	68	2.2	150
YBX3-160M2-8	5.5	7.5	13.8	720	82.0	0.74	2.0	1.9	6.0	68	2.2	151
YBX3-160L-8	7.5	10	18.1	720	84.0	0.75	2.0	1.9	6.0	68	2.2	181
YBX3-180L-8	11	15	25.8	720	86.4	0.75	2.0	2.0	6.5	70	2.2	225
YBX3-200L-8	15	20	34.5	730	86.9	0.76	2.0	2.0	6.6	73	2.2	294
YBX3-225S-8	18.5	25	41.5	740	89.1	0.76	2.0	1.9	6.6	73	2.2	321
YBX3-225M-8	22	30	47.8	740	89.6	0.78	2.0	1.9	6.6	73	2.2	349
YBX3-250M-8	30	40	63.8	740	90.4	0.79	2.0	1.9	6.5	75	2.2	488
YBX3-280S-8	37	50	78.3	740	90.9	0.79	2.0	1.9	6.6	76	2.2	620
YBX3-280M-8	45	60	94.7	740	91.4	0.79	2.0	1.9	6.6	76	2.2	695
YBX3-315S-8	55	75	113	735	92.3	0.80	2.0	1.8	6.6	82	2.8	945
YBX3-315M-8	75	100	153	735	93.2	0.80	2.0	1.8	6.4	82	2.8	1139
YBX3-315L1-8	90	125	183	735	93.5	0.80	2.0	1.8	6.4	82	2.8	1208
YBX3-315L2-8	110	150	218	735	93.5	0.82	2.0	1.8	6.4	82	2.8	1344
YBX3-355S-8	132	175	261	740	93.8	0.82	2.0	1.8	6.4	90	2.8	1911
YBX3-355M-8	160	220	315	740	94.0	0.82	2.0	1.8	6.4	90	2.8	2168
YBX3-355L1-8	185	250	365	740	94.0	0.82	2.0	1.8	6.4	90	2.8	2615
YBX3-355L2-8	200	270	389	740	94.2	0.83	2.0	1.8	6.4	90	2.8	2751
YBX3-315S-10	45	60	100	590	91.2	0.75	2.0	1.3	6.2	82	2.8	987
YBX3-315M-10	55	75	121	590	91.8	0.75	2.0	1.3	6.2	82	2.8	1139
YBX3-315L1-10	75	100	162	590	92.3	0.76	2.0	1.3	6.2	82	2.8	1260
YBX3-315L2-10	90	125	191	590	92.9	0.77	2.0	1.3	6.2	82	2.8	1313
YBX3-355S-10	90	125	191	590	92.9	0.77	2.0	1.3	6.2	82	2.8	2279
YBX3-355M1-10	110	150	230	590	93.1	0.78	2.0	1.3	6.0	90	2.8	2457
YBX3-355M2-10	132	175	275	590	93.5	0.78	2.0	1.3	6.0	90	2.8	2531
YBX3-355L1-10	160	220	333	590	93.5	0.78	2.0	1.3	6.0	90	2.8	2814
YBX3-355L2-10	185	250	385	590	93.5	0.78	2.0	1.3	6.0	90	2.8	2900
注：重量为吊装时的参考重量，以实物为准。
